JESH DRILL – MSK100 przelotowa wiertarka CNC

Wiertarki serii MSK100 to maszyny przeznaczone dla fabryk mebli, gdzie wymagane jest wydajne wiercenie oraz szybkie przezbrojenia.

Bezkonkurencyjna wiertarka CNC dla klientów oczekujących wydajności i elastyczności pracy.

Wiertarka w zależności od kompozycji może wykonywać wiercenia z 5 stron elementu lub opcjonalnie może mieć również agregaty wiertarskie z dolnej strony.

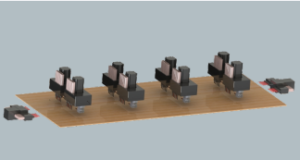

W zależności od kompozycji maszyna może być wyposażona w 4, 6, 8 górnych głowic wiertarskich. Każda głowica wyposażona jest również w 2 poziome wiertła 'dzięcioły’ jakie mają wiercić płytę po przedniej i tylnej krawędzi. Na lewej i prawej stronie jest pozioma głowica wiertarska, sterowana w 3 osiach, dzięki czemu możliwe jest wykonanie dowolnych wierceń. Jako uzupełnienie maszyna może posiadać również dolne zespoły wiertarskie, które umożliwiają wiercenie płyty od jednego zamocowania.

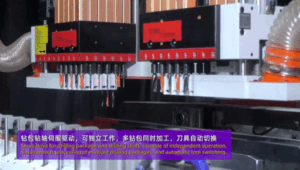

Głowice wiertarskie są wyposażone w wysuwane wiertła, każda głowica wiertarska jest sterowana CNC. Na maszynę wgrywany jest program wiercenia np. w formacie MPR lub DXF a maszyna określa jakie wiertło i z którego zespołu ma wykonać wiercenie aby uzyskać najkrótszy czas wykonania elementu. Głowice górne zainstalowane są na suportach poruszających się w poprzek maszyny (oś X), na każdym suporcie zainstalowane są dwie głowice z niezależnym sterowaniem poprzecznie (oś Y) oraz niezależnym sterowaniem w pionie (oś Z).

Wiertarka MSK100 jest w pełni przestawiana z panelu przy zmianie wymiarów wierconych elementów. Przestawienie maszyny z wierceń elementu przykładowo 2000×600 na wiercenia elementu 500×300 zajmuje mniej niż 1 minutę, łącznie z przestawieniem docisków jak również przejazdem nieużywanych zespołów poza boczną głowicę.

Maszyna standardowo przystosowana jest do podłączenia automatyzacji załadunkowej i rozładunkowej elementów.

Jeżeli pracujemy z elementami o szerokości mniejszej niż 450 mm możliwe jest podawania i wiercenie dwóch elementów.
Natomiast jeżeli szerokość elementu jest w zakresie 450 do 800 mm, maszyna będzie wierciła jeden element.
Standardowo maszyna ładuje i wyładowuje elementy za pomocą systemu pasków transportowych. Istnieje możliwość kompozycji maszyny z systemem łańcuchów oraz zabieraków jeżeli maszyna ma być dedykowana do pracy z elementami wąskimi, listwami. W tym wypadku szerokość elementów może wynosić nawet 50 mm. Wersja z łańcuchem może być również wyposażona w pionowy, grawitacyjny magazynek elementów.



Przykładowe parametry wiertarki

Długość elementów: 400-2500m
Szerokość elementów: 120-800mm  (od 50 mm – wersja z łańcuchem i zabierakami)
Grubość elementów: 9-50 mm
Wydajność: 6-16 elementów / minutę

Maksymalna głębokość wiercenia: 40 mm
Maksymalna średnica wiercenia: 35 mm
Ilość wieteł: 144 (wersja 10 głowic)
Prędkość wrzeciona: 4800 obr./min
Moc silnika wiertarki: 2,2 kW (x 10 sztuk)
Całkowita moc: 43 kW

Ilość wierteł poziomych CNC: 2 grupy, 8×2 wrzeciona
Ilość pionowych grup wierteł CNC: 3 grupy, 16×6 wrzecion
Ilość pionowych grup wierteł CNC: 2 grupy, 16×2 wrzeciona
Tryb podawania: Pasowy (opcja: Łańcuch z zabierakami)

Wymiary: 5900 x 3530 x 2500mm
Waga: około 6500 kg
Prędkość przesuwu osi X: 90m/min
Serwo do ruchu wiertła górnego: 0,75 kW×6
Serwo do poziomowania wiertła: 0,75 kW×2
Prędkość ruchu osi: 90m/min
Serwo do ruchu wiertła górnego: 0,75 kW×6
Serwo do poziomowania wiertła: 0,75 kW×2
Prędkość przesuwu osi Z: 36m/min
Serwo do przesuwania wiertła górnego: 1,3 kW×3
Serwo do posuwu dolnego zespołu wiertniczego: 0,75 kW×2
Serwo do poziomowania wiertła: 0,75 kW×2
